조경설계 시 포장계획도 작성할 때 경계석이 들어갑니다. 화강석 재질의 경계석은 직선과 곡선으로 구분합니다. 곡선구간에 직선 경계를 사용하면 부드러운 곡선이 아닌 꺾인 곡선으로 예쁘게 안 나옵니다. 그래서 곡선과 직선을 구분하여 설계합니다. 그럼 곡선 경계는 R값이 얼마까지 가능할까요?
경계석 곡선, 직선 나누는 기준
포장계획도 작성 시 경계석은 녹지와 포장이 만나는 부분, 재질이 다른 포장이 만나는 부분에 넣어줍니다.
경계의 종류는 많습니다.
- 화강석경계
- 점토블럭경계
- 사괴석경계
- 경계엣지(알루미늄이나 PE 재질)
- 무경계(경계 없이 시공)
경계 종류에 대해서는 내용이 많아 별도로 포스팅할게요.
이 중에서 가장 많이 사용되는 경계는 화강석경계입니다.
화강석경계에는 직선형과 곡선형이 있습니다.
직선에는 1m 단위의 경계석을 사용하고, 곡선에는 R 값에 따라 다른 경계석이 사용됩니다.
결론부터 말하자면 R12(m)까지는 곡선경계를 사용하는 것이 좋습니다. R12가 넘어가면 직선과 크게 다르지 않고, 단가면에서도 직선경계가 더 저렴합니다.
완벽한 시공을 위해 R15까지 사용하기도 하지만, R12면 충분하다고 봅니다.
이 또한 발주처마다 기준이 있는 경우도 있으니 확인하고 작업하면 좋겠죠!
아래는 경계석계획도 실제 작업한 부분도면 예시입니다. 참고하세요.

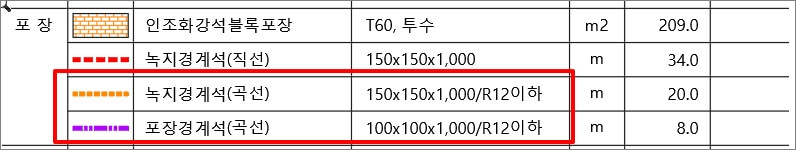

녹지경계석 직선은 빨간색, 곡선은 주황색으로 표시했고,
포장경계석 직선은 파란색으로 표현했어요.
색상이나 선 종류는 각자 작업하는 대로 하시면 됩니다.
저는 경계석 곡선 부분에 R12이하라고 기입했습니다.
나중에 곡선 R을 얼마로 했는지 항상 헷갈리더라구요. 그래서 요즘은 아예 규격란이나 비고란에 적어둡니다.
곡선 경계석 상세와 설치기준
곡선 경계석은 가장 작은 0.5R부터 시작합니다.
곡선 경계석은 직선과 달리 1개가 1m가 아닙니다.
R값에 맞춰서 각각 다르게 생산을 할 수 없기에 표준화된 규격으로 생산됩니다.
따라서 90도 각도를 기준으로 R값에 따라 경계석이 몇 개 들어가는지가 기준이 됩니다.
반지름 0.5m~2m까지는 외곽 호의 길이가 785mm입니다.
90도 기준으로 0.5R은 경계석 1개, 1R은 경계석 2개, 2R은 4개... 이런 식으로 들어갑니다.
(아래 그림과 표를 보시면 이해가 빠를 겁니다.)
설계도면에는 보통 곡선도 m로 표현을 합니다. 실은 각 R마다 별도로 표현해 주는 것이 맞겠으나 현실적으로 좀 어렵긴 합니다. 왜냐하면 R이 다 제각각이라 공사계획평면도상에서만 수치로 R을 표현해 주고, 포장계획도에서는 m로 표현합니다.
다만! 배치도 작성 시 R값을 정수로 작성해주면 좋겠죠.
저도 이번에 곡선 경계석에 대해 자세히 공부하면서 반성했어요.
아.. 다음부터는 곡선을 그릴 때 R값에 유의해서 작성해야지...

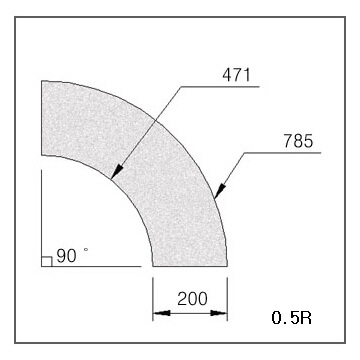

아래 그림은 R값에 따른 경계석 종류와 규격입니다.
가장 작은 0.5R부터 12R까지 있습니다.
저는 발주처의 기준이 별도로 있지 않다면 12R이하는 경계석 곡선으로 지정합니다.
아래 표는 곡선마다 경계석 수량과 길이에 대한 내용입니다. 참고하세요.
참고 블로그 : 의성석물공장
경계석 규격 - 곡선
경계석 곡선 규격입니다. 설계하시는분, 시공하시는분들께서 자주 헤깔려하는...
blog.naver.com
포장계획도를 보면 직선과 곡선에 대한 구분 없이 작성한 도면들도 있습니다.
직선과 곡선은 단가가 다릅니다. 물론 곡선이 비싸겠죠.
R값에 따라 상세 구분까지는 어렵더라도 가급적 기준을 가지고 직선과 곡선정도만 구분해 주어도 시공사에서는 손해 볼 일이 좀 적어지리라 생각됩니다.
