지난번 포스팅에서는 음영분석도 필요성과 활용법에 대해 알아봤습니다.
이번에는 음영분석도를 스케치업으로 만드는 방법에 대해 설명할게요.
준비물은 캐드, 스케치업, 포토샵입니다.
≣ Contents
01 오토캐드에서 밑작업 하기
1. 캐드 배치도에서 건축물 외곽라인과 대지경계만 남기고 다 지웁니다.
★Tip★ 반드시 정북으로 작업!!
- 배치도의 방향이 정북이 아닐 경우 정북에 맞게 회전해서 작업하세요.

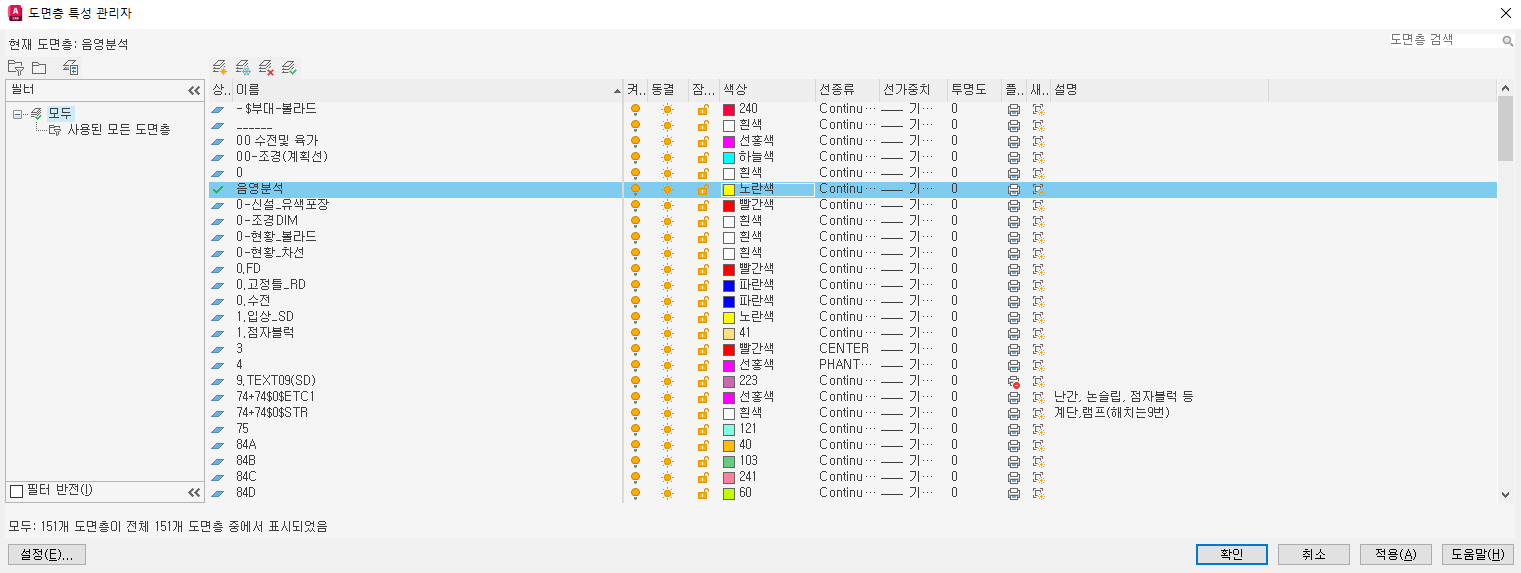

- '음영분석'이라는 이름의 레이어를 새로 만들어 건축물 외곽선과 대지경계를 하나의 레이어로 만들어줍니다.
그래야 스케치업으로 불러들였을 때 여러 개의 레이어가 생기지 않아 깔끔합니다.
용량도 적어 잘 돌아가겠죠?

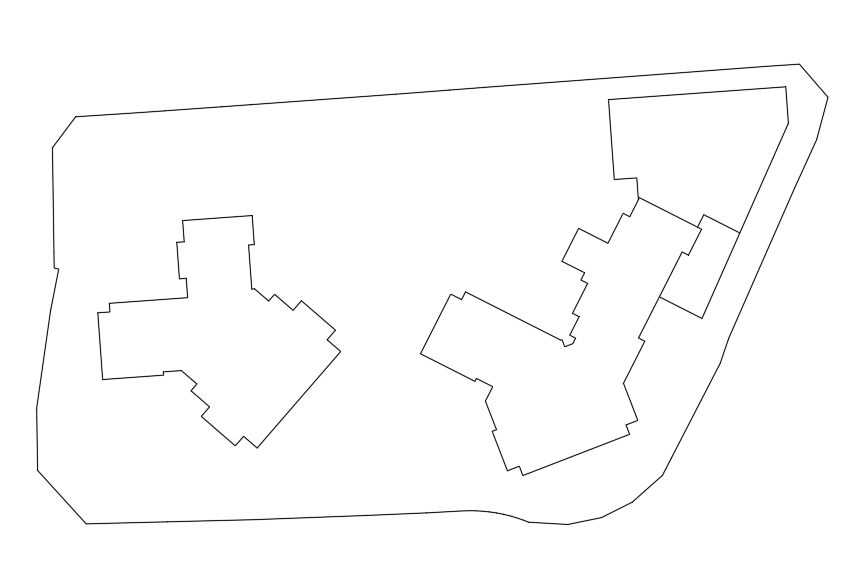

- 작업하면 이렇게 건물 외곽선과 대지경계선만 보입니다.
물론 건축선은 닫힌선으로 작업해야 합니다. 어느 한 곳이 뚫려 있으면 안 돼요.
02 스케치업에서 그림자 만들기
1. 스케치업을 열어 작업한 캐드도면을 불러옵니다.
- 스케치업을 실행합니다. (참고로 저는 옛날 버전입니다. 신규 버전과 다를 수 있어요.)

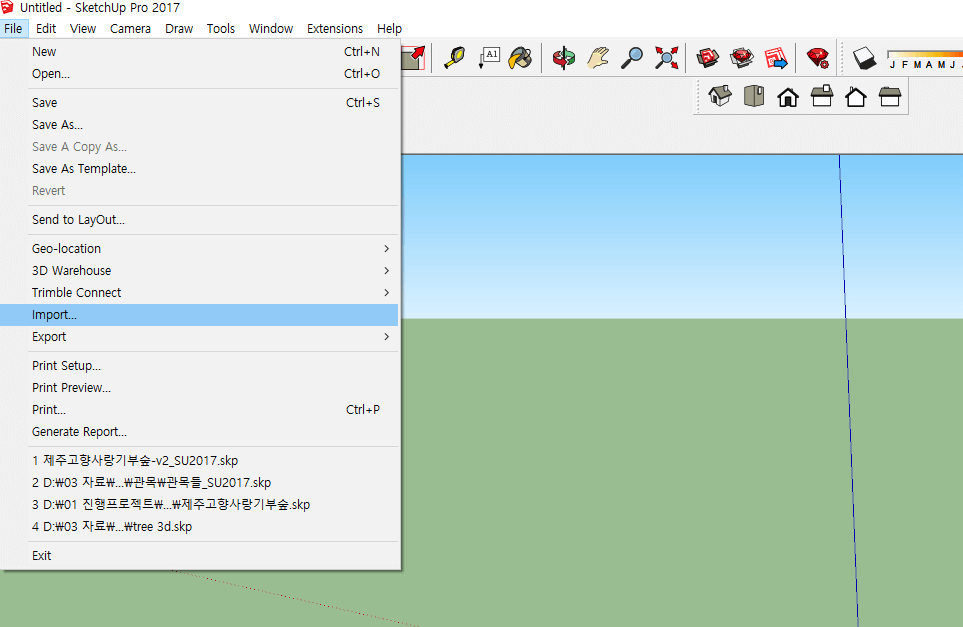

- File / Import 를 실행 후 배치도를 선택합니다.
- Scale의 Units는 밀리미터로 선택합니다. (만약 작업한 도면이 m 단위일 경우에는 m로 선택)
2. 스케치업 작업환경도 단위를 mm로 맞추세요.
- Model Info의 Units에서 설정
- 캐드 도면이 잘 들어왔다면 검은색 선만 보입니다.
3. 건축물을 3D로 만들기 위해 면을 생성합니다.
- '연필'모양을 선택해서 아무선이나 끝점에서 끝점에 선을 그려줍니다.
그러면 하늘색으로 바뀌면서 면이 생성됩니다.
4. 건물 높이에 맞춰 3D로 올립니다.
① Push and Pull > ② 면 선택 > ③ 높이 지정
※ 건축물 높이는 배치도에 보통 층수가 표기되어 있어요. 저는 간단하게 '층수 x 3m'로 계산합니다.
- 건축물 높이에 맞춰 올리면 이런 모습이 됩니다.
5. 위치를 지정해 줍니다.
- File / Geo-location / Add Location 을 실행합니다.
그러면 구글맵과 연동되어 위치를 직접 지정해 줍니다.
- 엇! 저는 옛날 버전이라 그런지 구글맵이 뜨지를 않네요. 전에는 잘 됐는데...
그래도 방법을 찾아냈습니다. 직접 위치를 지정해 주면 됩니다.
Model Info / Geo-location 의 Set Manual Location을 선택합니다.
그리고 서울의 위도, 경도를 직접 입력해 줍니다.
인터넷에 찾아보면 쉽게 찾을 수 있어요.
이렇게 지정해 줘야 그림자 방향이 제대로 나옵니다.
지정하지 않으면 엉뚱한 방향으로 그림자가 나오니 위치 지정을 꼭 해주세요.
6. 그림자를 설정합니다.
- 그림자 모양의 아이콘을 실행합니다.
우리는 평면도를 작성하기 때문에 뷰를 평면으로 변경해 주세요.
배경을 흰색으로 변경하고, 하늘과 땅 표현은 꺼주세요.
- 그림자 설정에서 UTC가 8시로 되어 있는데 그냥 두세요.
만약 한국 시간대인 9시로 맞추면 그림자 방향이 완전히 바뀌어 버리더라고요.
(이유는 잘 모르겠어요.저도 스케치업은 필요한 것만 다루다 보니...)
- 날짜는 하지 기준인 6월 21일로 설정
- 시간은 오전 9시, 정오, 오후 3시로 각각 설정해서 이미지 3개를 만듭니다.
7. 이미지로 내보내기
- 3개 시간대마다 이미지 내보내기를 해주세요.
- 이미지 내보내기 할 때는 최대한 큰 사이즈로 내보내 주시면 됩니다.
03 포토샵에서 이미지 합치기
세 개 이미지를 하나로 합쳐주세요.
포토샵에서 9시 파일을 연 후에 다른 두 개 이미지는 place 기능으로 같은 위치로 삽입해 주시면 됩니다.
두 개 이미지는 레이어에서 멀티로 설정해 3개 이미지가 겹치게 해 줍니다.
그러면 이런 그림이 나옵니다.
3개 시간대 그림자가 겹쳐진 모습이죠.
제일 진한 색 부분이 영구음지 구간입니다.
이제 위 이미지를 저장 후 캐드에서 작업하면 됩니다.
이전 포스팅에서 음영분석도 실제 도면이 있으니 참고해서 작업하시면 됩니다.
